Sektionaltore

Maßnehmen. Designen. Bestellen. Mehr braucht es nicht zu deinem Tor.

Das Bild ist symbolisch und nicht rechtsverbindlich. Farben und Details können je nach verwendetem Gerät variieren.

Orientation
Orientation
Orientation

Garagentor (T) Guardy
Produkt Nr. 003350

Produkt Details

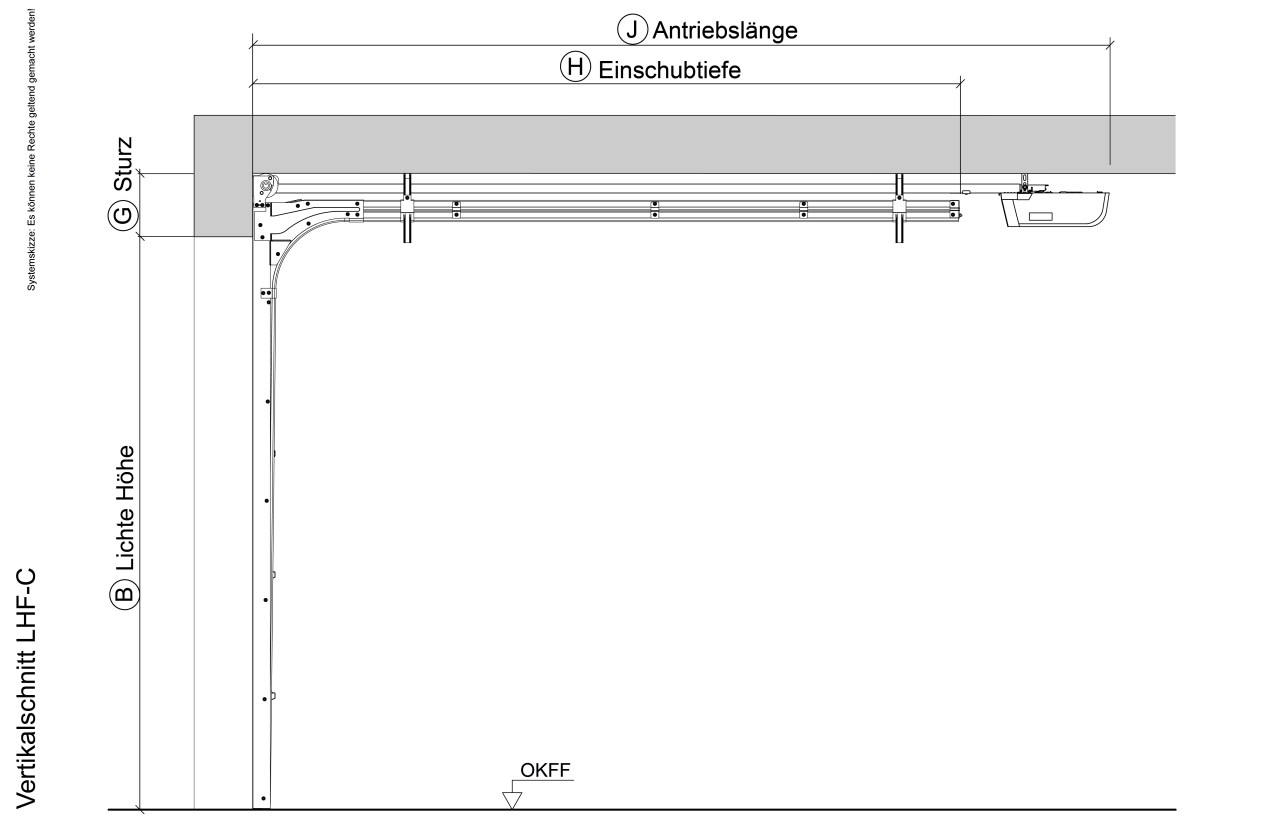

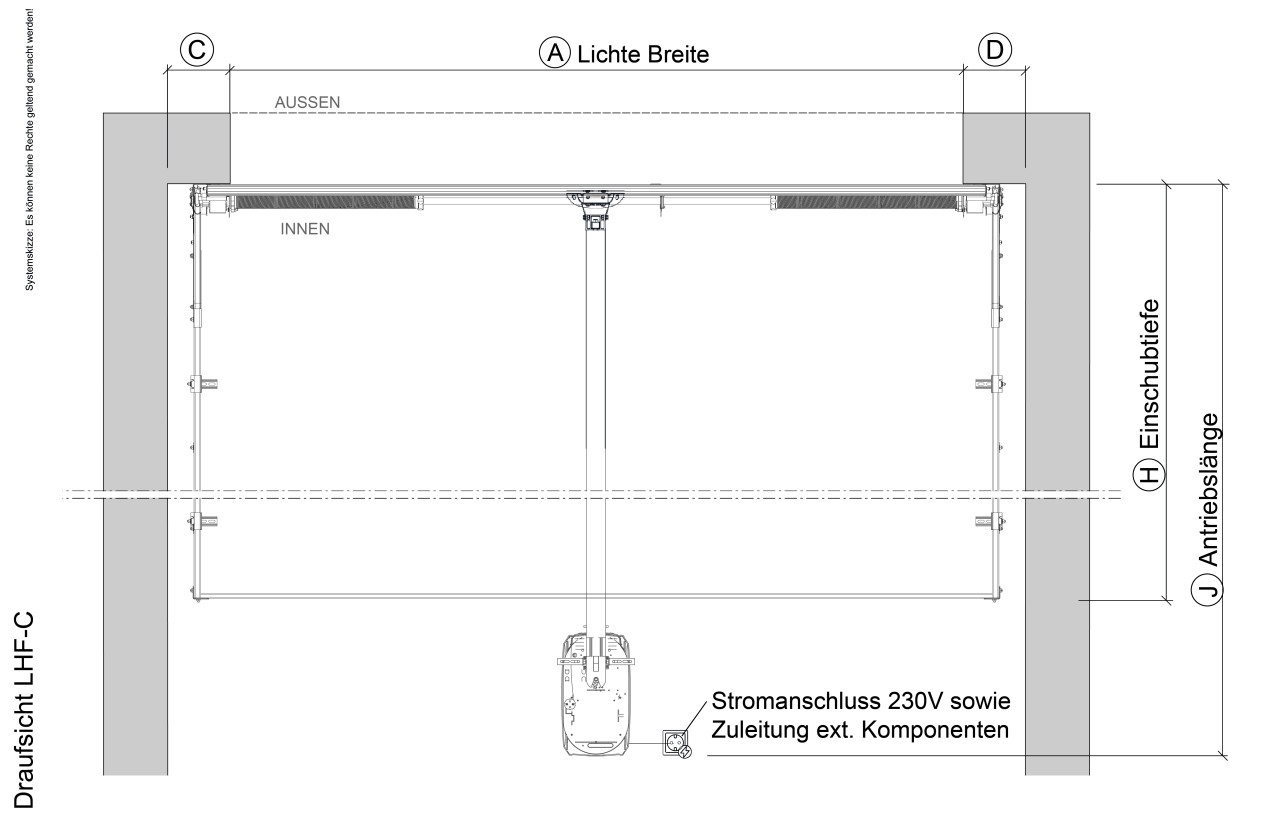

Ⓐ Lichte Breite 3000mm
Ⓑ Lichte Höhe 2250mm
Ⓑⓐ Durchfahrtshöhe ca. 2250mm
Ⓑⓑ Verlust Höhe /Umlenkung 0mm
Ⓖ Sturzhöhe 230mm
Umlenkung Standard | Federn: am Sturz | LHF-C (230mm)
Ⓗ Einschubtiefe (± 500mm) 2825mm
Ⓘ Mitte Welle (± 50mm) 2375mm

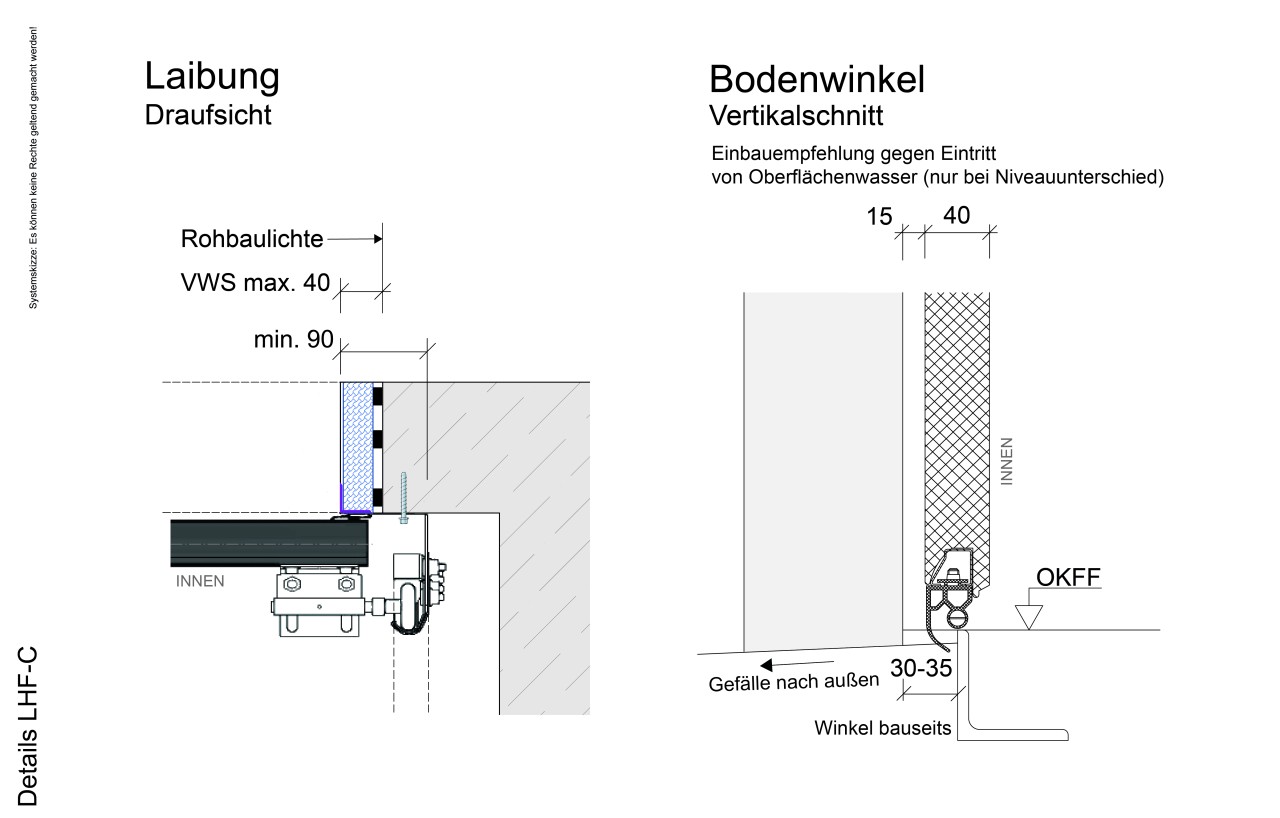

Ⓒ Platz links 110mm
Ⓓ Platz rechts 110mm
Antrieb Ja
Ⓙ Antriebslänge ca. 3230mm

EINBAUSITUATION

.
mm
min. 1750, max. 6250
.
mm
min. 1750, max. 3000
min. 110
mm
.
min. 110
mm
.

UMLENKUNG

Mindeststurz 230mm
mm
WICHTIG! Um die richtigen Maße für Mitte-Welle und Einschubtiefe zu erhalten, muss der ausgegebene Mindeststurz der Umlenkung angegeben werden!
Werte sind ca. Maße!
Ⓗ Einschubtiefe (± 500mm) 2825mm,
Ⓘ Mitte Welle (± 50mm) 2375mm.

PANEELAUSWAHL & FARBEGESTALTUNG

Paneel & Farbübersicht öffnen...

SICHTSEKTION OPTIONEN

Info Sichtsektion
Keine Auswahl oder gewünschte Position möglich? Bei Bestellung in den Anmerkungen angeben / fertig

SCHLUPFTÜR OPTIONEN

ANTRIEB & SICHERHEIT

Deine Auswahl kann sich nach unserer Überprüfung noch ändern.

Info Antriebstechnik
Riemenschiene (M) 2-teilig | SZ11 ≤2,25m | Antriebslänge: 3230mm

📋 Preisübersicht

Grundpreis 3000mm x 2250mm 1,443.00
Umlenkung Standard | Federn: am Sturz | LHF-C (230mm) 0.00
Paneel / Oberfläche L-Sicke Silkline | glatt
Paneelfarbe innen weiß | außen DB 703 - 'Grau', (6,75 m2)
Antrieb Antriebskopf (M) 260 bi-linked | 1 Stk. Handsender 2K 279.00
Antriebsschiene Riemenschiene (M) 2-teilig | SZ11 ≤2,25m 108.00
Sicherheit ohne
Gesamt exkl. MwSt. 1,830.00
20% MwSt. 366.00
-25%
€ 1.647,00
€ 2.196,00
