Sektionaltore

Maßnehmen. Designen. Bestellen. Mehr braucht es nicht zu deinem Tor.

Das Bild ist symbolisch und nicht rechtsverbindlich. Farben und Details können je nach verwendetem Gerät variieren.

Industrietor (C) Proline Alu
Produkt Nr. 004183

Produkt Details

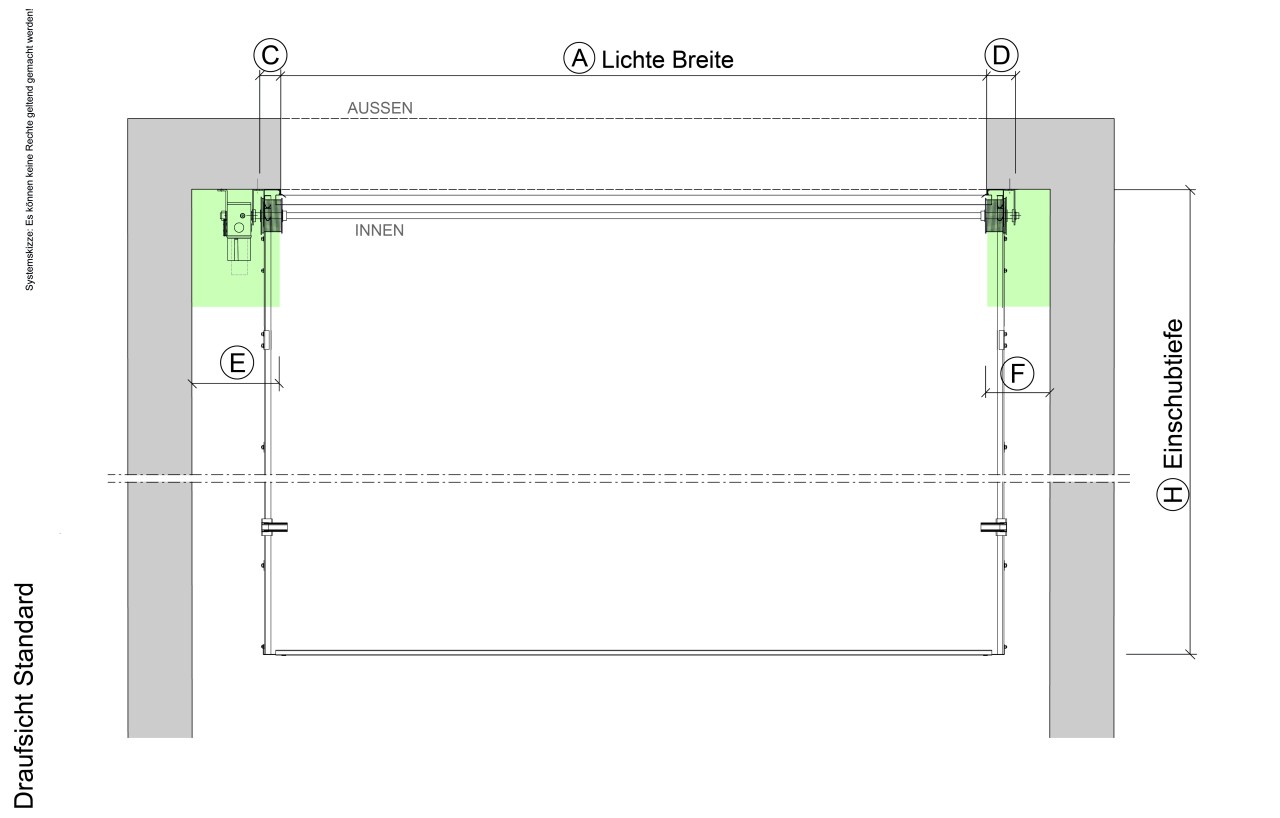

Ⓐ Lichte Breite 2500mm

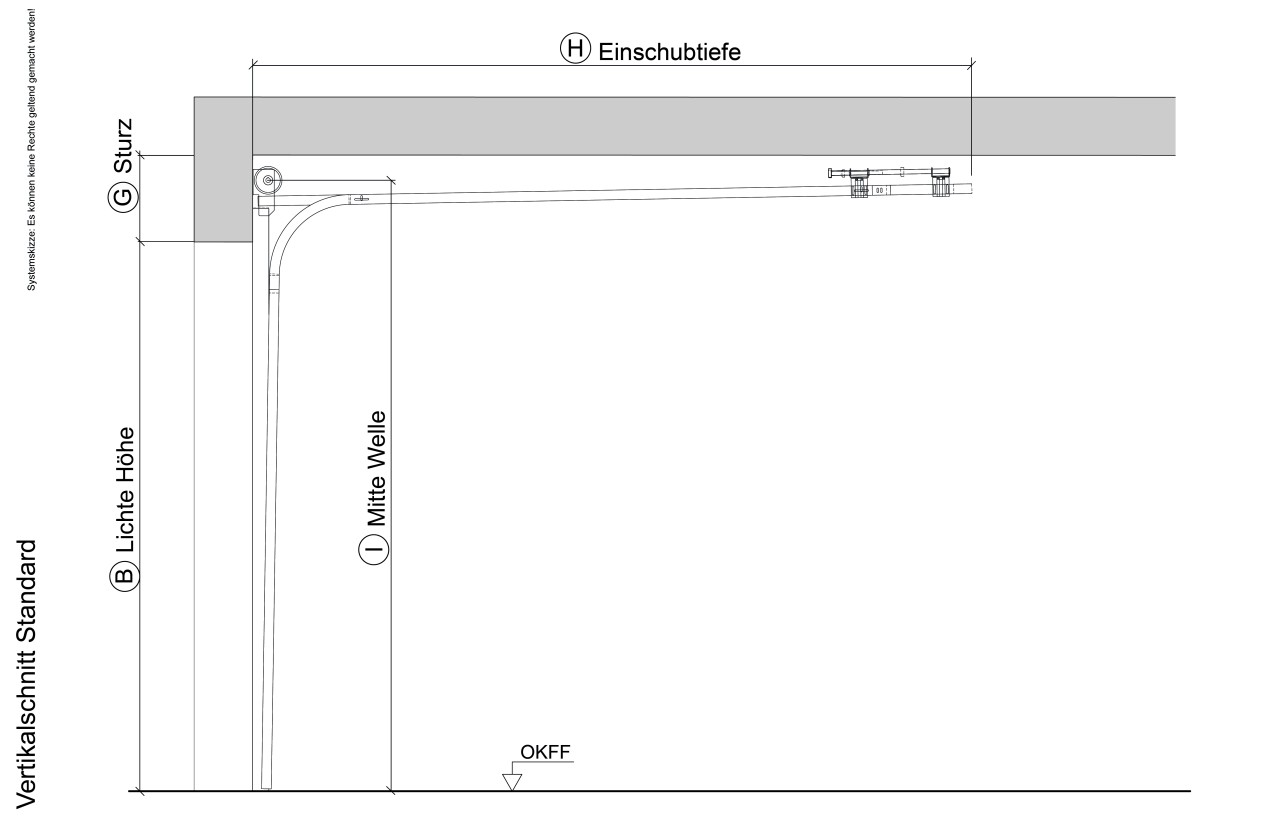

Ⓑ Lichte Höhe 2500mm
Ⓑⓐ Durchfahrtshöhe ca. 2500mm
Ⓑⓑ Verlust Höhe /Umlenkung 0mm
Ⓖ Sturzhöhe 420mm
Umlenkung Standard | Federn: am Sturz | Standard (420mm)
Ⓗ Einschubtiefe (± 500mm) 3443mm
Ⓘ Mitte Welle (± 50mm) 2840mm
Ⓔ Platz Antrieb 400mm
Ⓕ Platz Lager 400mm
Ⓒ Platz links 140mm
Ⓓ Platz rechts 140mm
Antrieb Ja
Antriebseite Innen links

EINBAUSITUATION

.
mm
min. 1750, max. 7000
.
mm
min. 2000, max. 6750
min. 200
mm
.
min. 300
mm
.
min. 140
mm
.
min. 140
mm
.

UMLENKUNG

Mindeststurz 420mm
mm
WICHTIG! Um die richtigen Maße für Mitte-Welle und Einschubtiefe zu erhalten, muss der ausgegebene Mindeststurz der Umlenkung angegeben werden!
Werte sind ca. Maße!
Ⓗ Einschubtiefe (± 500mm) 3443mm,
Ⓘ Mitte Welle (± 50mm) 2840mm.

PANEELAUSWAHL & FARBEGESTALTUNG

Paneel & Farbübersicht öffnen...

SICHTSEKTION OPTIONEN

Info Sichtsektion
Keine Auswahl oder gewünschte Position möglich? Bei Bestellung in den Anmerkungen angeben / fertig

SCHLUPFTÜR OPTIONEN

ANTRIEB & SICHERHEIT

Deine Auswahl kann sich nach unserer Überprüfung noch ändern.

Info Antriebstechnik

📋 Preisübersicht

Grundpreis 2500mm x 2500mm 2,053.00
Umlenkung Standard | Federn: am Sturz | Standard (420mm) 0.00
Paneel / Oberfläche S-Sicke Stucco -12.50
Paneelfarbe innen weiß | außen RAL 9006 - 'Weißaluminium', (1,65 m2)
Sichtsektion 2fach | Acrylglas Aluprofil | KALT, (10,00 lfm) 400.00
Farbe Sichtsektion Natur - 'Eloxiert, (4,60 m2)
Antrieb PL-Set 28 (3-13m) IP65 3x400 SK | CND1 mit HS ≤ 28 m² 781.00
Sicherheit OPTO + | 1 x Lichtschranke Sender-Reflektor 134.00
Gesamt exkl. MwSt. 3,355.50
20% MwSt. 671.10
-30%
€ 2.818,62
€ 4.026,60
