Sektionaltore

Maßnehmen. Designen. Bestellen. Mehr braucht es nicht zu deinem Tor.

Das Bild ist symbolisch und nicht rechtsverbindlich. Farben und Details können je nach verwendetem Gerät variieren.

Industrietor (C) Proline ecoISO
Produkt Nr. 004184

Produkt Details

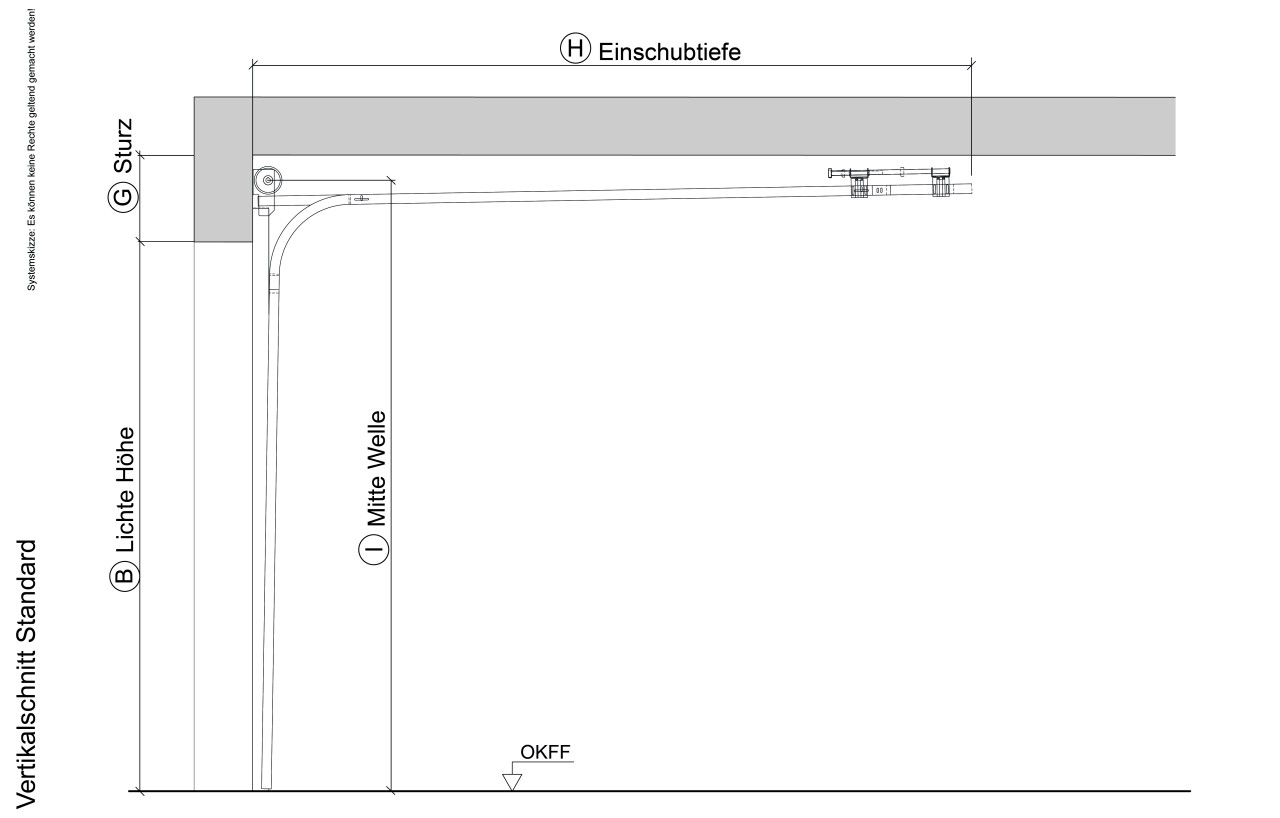

Ⓐ Lichte Breite 3000mm
Ⓑ Lichte Höhe 3000mm
Ⓑⓐ Durchfahrtshöhe ca. 3000mm
Ⓑⓑ Verlust Höhe /Umlenkung 0mm
Ⓖ Sturzhöhe 420mm
Umlenkung Standard | Federn: am Sturz | Standard (420mm)
Ⓗ Einschubtiefe (± 500mm) 3943mm
Ⓘ Mitte Welle (± 50mm) 3340mm
Ⓔ Platz Antrieb 300mm
Ⓕ Platz Lager 200mm
Ⓒ Platz links 140mm
Ⓓ Platz rechts 140mm
Antrieb Ja
Antriebseite Innen links

EINBAUSITUATION

.
mm
min. 1750, max. 8000
.
mm
min. 3000, max. 6750
min. 200
mm
.
min. 300
mm
.
min. 140
mm
.
min. 140
mm
.

UMLENKUNG

Mindeststurz 420mm
mm
WICHTIG! Um die richtigen Maße für Mitte-Welle und Einschubtiefe zu erhalten, muss der ausgegebene Mindeststurz der Umlenkung angegeben werden!
Werte sind ca. Maße!
Ⓗ Einschubtiefe (± 500mm) 3943mm,
Ⓘ Mitte Welle (± 50mm) 3340mm.

PANEELAUSWAHL & FARBEGESTALTUNG

Paneel & Farbübersicht öffnen...

SICHTSEKTION OPTIONEN

Info Sichtsektion
Keine Auswahl oder gewünschte Position möglich? Bei Bestellung in den Anmerkungen angeben / fertig

SCHLUPFTÜR OPTIONEN

ANTRIEB & SICHERHEIT

Deine Auswahl kann sich nach unserer Überprüfung noch ändern.

Info Antriebstechnik

📋 Preisübersicht

Grundpreis 3000mm x 3000mm 2,487.00
Umlenkung Standard | Federn: am Sturz | Standard (420mm) 0.00
Paneel / Oberfläche S-Sicke ecoISO | LH >3000 | Stucco 0.00
Paneelfarbe innen weiß | außen RAL 9007 - 'Graualuminium', (7,17 m2)
Sichtsektion THERM | 2fach | Acrylglas THERMISCH getrennt | Nur für Paneel ecoISO!, (3,00 lfm) 375.00
Farbe Sichtsektion Natur - 'Eloxiert, (1,83 m2)
Antrieb PL-Set 28 (3-13m) IP65 3x400 SK | CND1 mit HS ≤ 28 m² 781.00
Sicherheit OPTO + | 1 x Lichtschranke Sender-Reflektor 134.00
Gesamt exkl. MwSt. 3,777.00
20% MwSt. 755.40
-30%
€ 3.172,68
€ 4.532,40
