Sektionaltore

Maßnehmen. Designen. Bestellen. Mehr braucht es nicht zu deinem Tor.

Das Bild ist symbolisch und nicht rechtsverbindlich. Farben und Details können je nach verwendetem Gerät variieren.

Orientation
Orientation
Orientation

Garagentor UniPro Aktion
Produkt Nr. 003687

Produkt Details

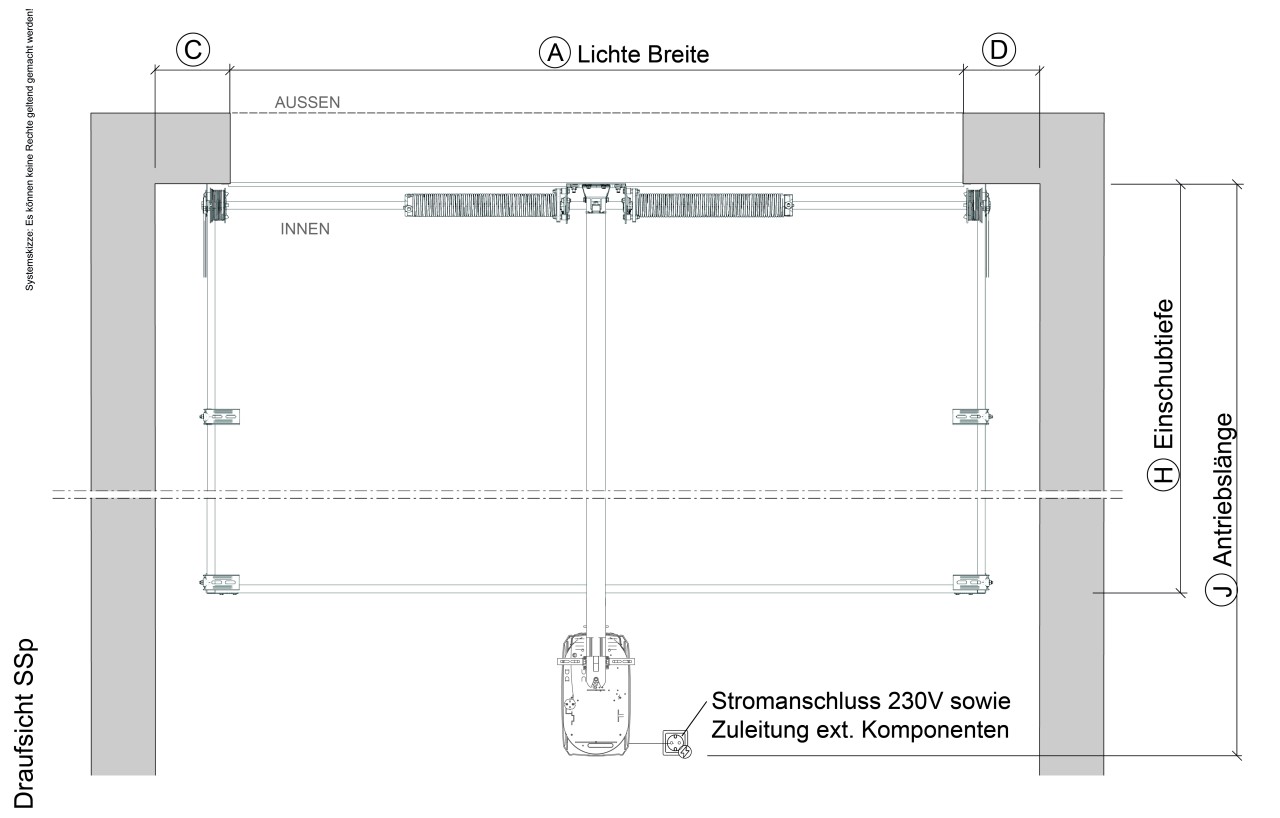

Ⓐ Lichte Breite 5000mm
Ⓑ Lichte Höhe 2250mm
Ⓑⓐ Durchfahrtshöhe ca. 2250mm
Ⓑⓑ Verlust Höhe /Umlenkung 0mm

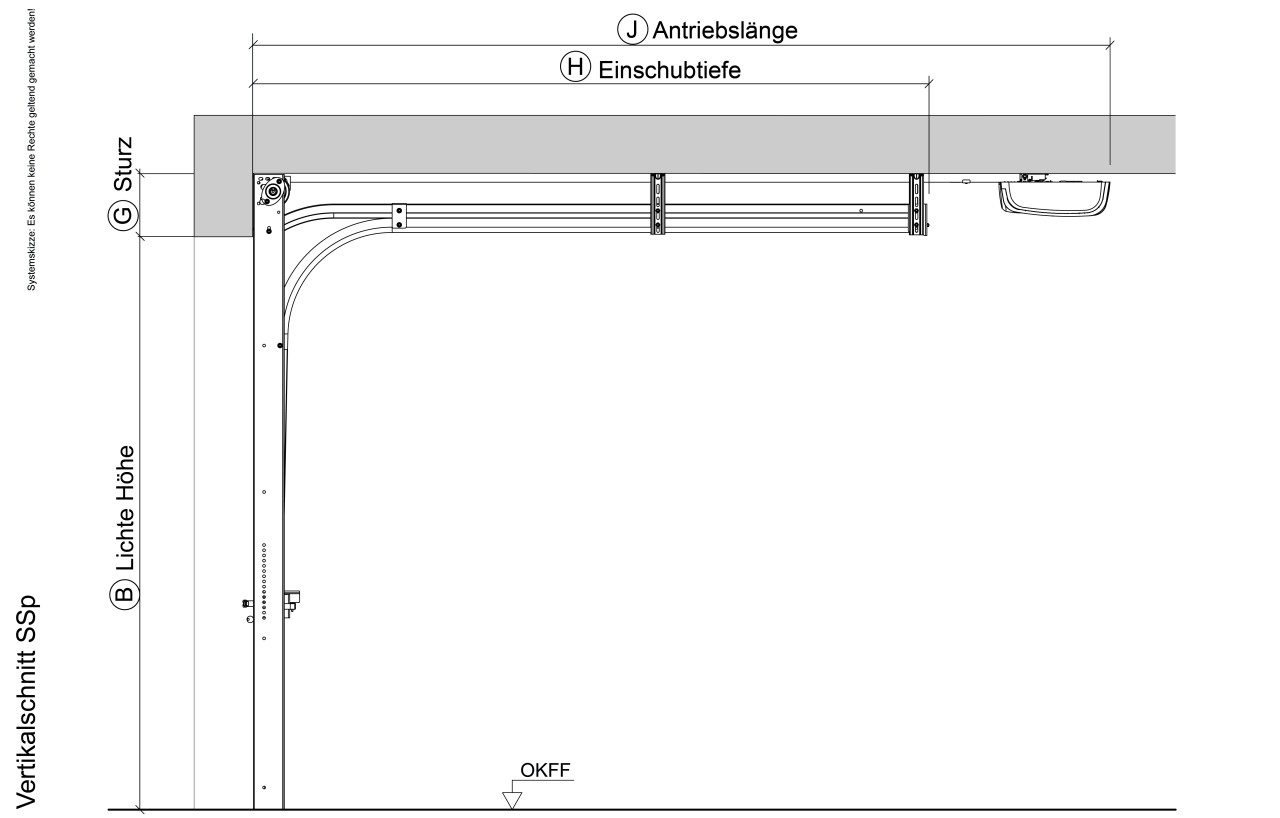

Ⓖ Sturzhöhe 230mm
Umlenkung Standard | Federn: am Sturz | SSp (230mm)
Ⓗ Einschubtiefe (± 500mm) 2650mm
Ⓘ Mitte Welle (± 50mm) 2415mm
Ⓒ Platz links 110mm
Ⓓ Platz rechts 110mm
Antrieb Ja
Ⓙ Antriebslänge ca. 3565mm

EINBAUSITUATION

.
mm
min. 4500, max. 5500
.
mm
min. 2000, max. 2250
min. 110
mm
.
min. 110
mm
.

UMLENKUNG

Mindeststurz 230mm
mm
WICHTIG! Um die richtigen Maße für Mitte-Welle und Einschubtiefe zu erhalten, muss der ausgegebene Mindeststurz der Umlenkung angegeben werden!
Werte sind ca. Maße!
Railing calculated values
Ⓗ Einschubtiefe (± 500mm) 2650mm,
Ⓘ Mitte Welle (± 50mm) 2415mm.
Paneel & Farbgestaltung

PANEELAUSWAHL & FARBEGESTALTUNG

ANTRIEB & SICHERHEIT

Deine Auswahl kann sich nach unserer Überprüfung noch ändern.

Info Antriebstechnik
Motor railing
% Kettenschiene (WS) 3-teilig | ≤2,25m | Antriebslänge: 3565mm

📋 Preisübersicht

Grundpreis 5000mm x 2250mm 2,074.17
Umlenkung Standard | Federn: am Sturz | SSp (230mm) 0.00
Paneel / Oberfläche L-Sicke Silkline | glatt
Paneelfarbe innen weiß | außen RAL 7016 - 'Anthrazitgrau', (11,25 m2)
Antrieb Antrieb Spark mit 2 Fernbedienungen 0.00
Antriebsschiene % Kettenschiene (WS) 3-teilig | ≤2,25m 0.00
Sicherheit ohne
Gesamt exkl. MwSt. 2,074.17
20% MwSt. 414.83
€ 2.489,00

♡-> Zugehörige Produkte

003081 Montage Torsionsfeder

Produkt Nr. 003081

Montage Garagentor mit Torsionsfeder

Do it yourself, nein danke!

• Beachte • Voraussichtliche Liefer-* KW 10
ab € 960,00
