Sektionaltore

Maßnehmen. Designen. Bestellen. Mehr braucht es nicht zu deinem Tor.

Das Bild ist symbolisch und nicht rechtsverbindlich. Farben und Details können je nach verwendetem Gerät variieren.

Orientation
Orientation
Orientation

Garagentor UniPro SNP Aktion
Produkt Nr. 003688

Produkt Details

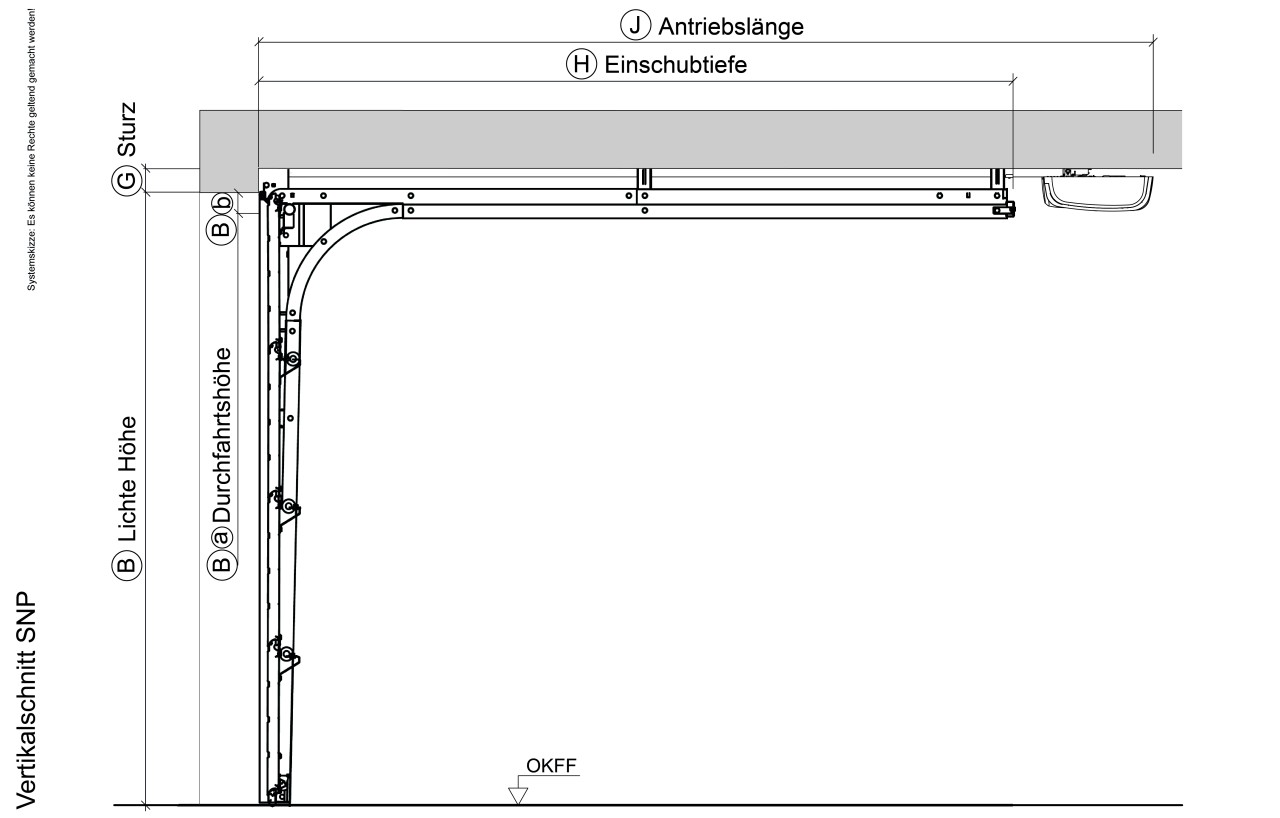

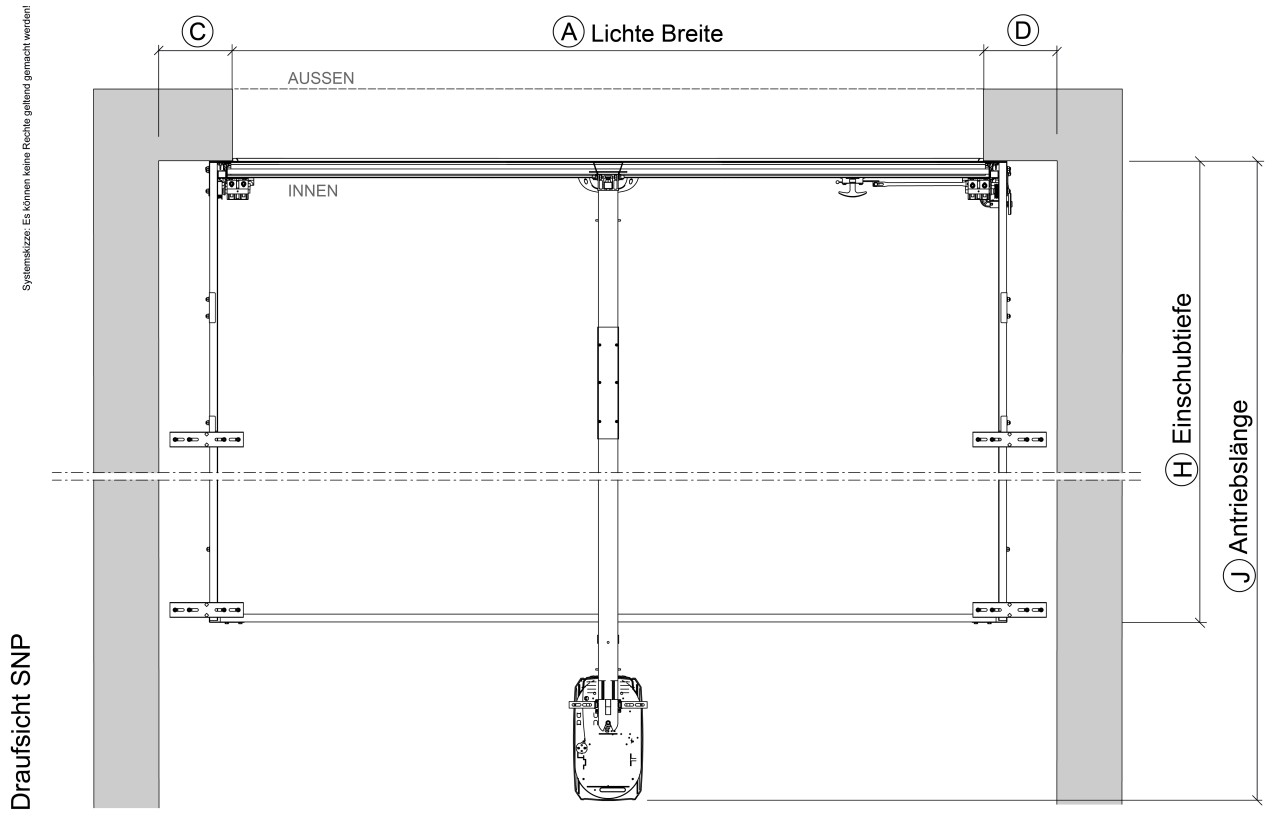

Ⓐ Lichte Breite 2500mm
Ⓑ Lichte Höhe 2250mm
Ⓑⓑ Verlust Höhe /Umlenkung 30mm
Ⓖ Sturzhöhe 125mm
Umlenkung Zugfeder | Federn: in der Laufschiene | SNP (125mm)
Ⓗ Einschubtiefe (± 500mm) 2850mm
Ⓘ Mitte Welle (± 50mm) 2250mm
Ⓒ Platz links 110mm
Ⓓ Platz rechts 110mm
Drückergarnitur Drücker - Drücker
Antrieb Ja
Ⓙ Antriebslänge ca. 3565mm

EINBAUSITUATION

.
mm
min. 2000, max. 4500
.
mm
min. 2000, max. 2250
min. 110
mm
.
min. 110
mm
.

UMLENKUNG

Mindeststurz 125mm
mm
WICHTIG! Um die richtigen Maße für Mitte-Welle und Einschubtiefe zu erhalten, muss der ausgegebene Mindeststurz der Umlenkung angegeben werden!
Verminderung der Durchfahrtshöhe: 30mm
Werte sind ca. Maße!
Ⓗ Einschubtiefe (± 500mm) 2850mm,
Ⓘ Mitte Welle (± 50mm) 2250mm.

PANEELAUSWAHL & FARBEGESTALTUNG

Paneel & Farbübersicht öffnen...

ANTRIEB & SICHERHEIT

Deine Auswahl kann sich nach unserer Überprüfung noch ändern.

Info Antriebstechnik
% Kettenschiene (WS) 3-teilig | ≤2,25m | Antriebslänge: 3565mm

Preisübersicht

Grundpreis 2500mm x 2250mm 1,074.00
Umlenkung Zugfeder | Federn: in der Laufschiene | SNP (125mm) 0.00
Paneel / Oberfläche M-Sicke Silkline | glatt
Paneelfarbe innen weiß | außen RAL 7016 - 'Anthrazitgrau', (5,63 m2)
Drückergarnitur Drücker - Drücker
Antrieb Antrieb Spark mit 2 Fernbedienungen 0.00
Antriebsschiene % Kettenschiene (WS) 3-teilig | ≤2,25m 0.00
Sicherheit ohne
Gesamt exkl. MwSt. 1,074.00
20% MwSt. 214.80
€ 0,00
