Sektionaltore

Maßnehmen. Designen. Bestellen. Mehr braucht es nicht zu deinem Tor.

Das Bild ist symbolisch und nicht rechtsverbindlich. Farben und Details können je nach verwendetem Gerät variieren.

Orientation
Orientation
Orientation

Garagentor (W) UniPro SNP
Produkt Nr. 003322

Produkt Details

Ⓐ Lichte Breite 2500mm
Ⓑ Lichte Höhe 2250mm
Ⓑⓐ Durchfahrtshöhe ca. 2170mm
Ⓑⓑ Verlust Höhe /Umlenkung 30mm
Ⓑⓒ Verlust Höhe /Tür 50mm
Ⓖ Sturzhöhe 125mm
Umlenkung Zugfeder | Federn: in der Laufschiene | SNP (125mm)
Ⓗ Einschubtiefe (± 500mm) 2800mm
Ⓘ Mitte Welle (± 50mm) 2250mm
Ⓒ Platz links 110mm
Ⓓ Platz rechts 110mm
Schlupftür Ja
Von außen Links Nr. 2
Drehrichtung Nach außen | DIN RECHTS
Ausführung Flache- Schwelle
Schwellenhöhe 21mm
Durchgangsbreite Schlupftür 960mm
Drückergarnitur Drücker - Drücker
Drückerhöhe min. 800mm
Drückerhöhe max. 1300mm
Antrieb Ja
Ⓙ Antriebslänge ca. 3560mm

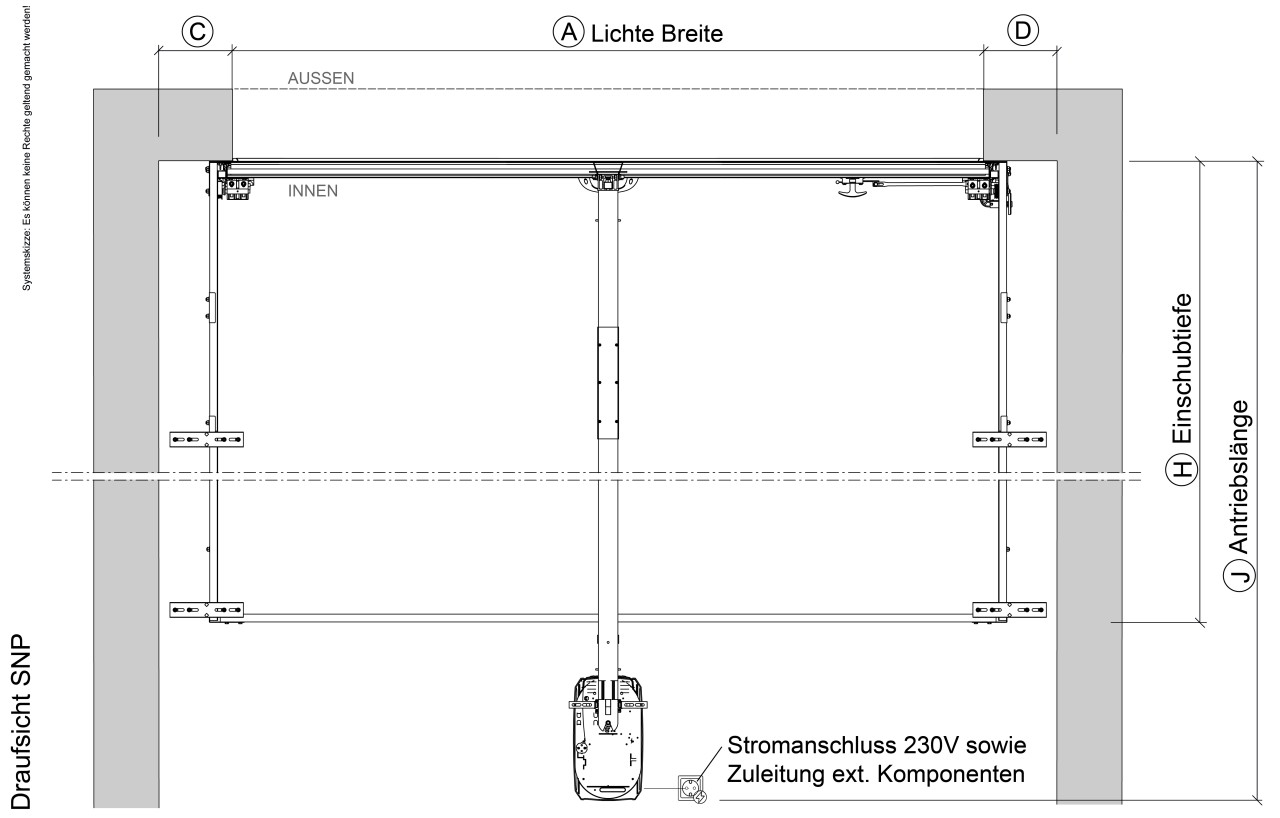

EINBAUSITUATION

.
mm
min. 1750, max. 5000
.
mm
min. 2000, max. 3000
min. 110
mm
.
min. 110
mm
.

UMLENKUNG

Mindeststurz 125mm
mm
WICHTIG! Um die richtigen Maße für Mitte-Welle und Einschubtiefe zu erhalten, muss der ausgegebene Mindeststurz der Umlenkung angegeben werden!
Verminderung der Durchfahrtshöhe: 30mm
Werte sind ca. Maße!
Ⓗ Einschubtiefe (± 500mm) 2800mm,
Ⓘ Mitte Welle (± 50mm) 2250mm.

PANEELAUSWAHL & FARBEGESTALTUNG

Paneel & Farbübersicht öffnen...

SICHTSEKTION OPTIONEN

Info Sichtsektion
Keine Auswahl oder gewünschte Position möglich? Bei Bestellung in den Anmerkungen angeben / fertig

SCHLUPFTÜR OPTIONEN

Schwellenhöhe: 21mm
Durchgangsbreite Schlupftür: 800mm
Durchgangshöhe Schlupftür: 2229mm
Verminderung der Durchfahrtshöhe: 50mm
Info Notausgangsverschlüsse EN 179 öffnen...

ANTRIEB & SICHERHEIT

Deine Auswahl kann sich nach unserer Überprüfung noch ändern.

Info Antriebstechnik
Kettenschiene (WS) 3-teilig | ≤2,25m | Antriebslänge: 3560mm

Preisübersicht

Grundpreis 2500mm x 2250mm 1,444.00
Umlenkung Zugfeder | Federn: in der Laufschiene | SNP (125mm) 0.00
Paneel / Oberfläche M-Sicke Silkline | glatt
Paneelfarbe innen weiß | außen RAL 7016 - 'Anthrazitgrau', (4,10 m2)
Sichtsektion 2fach | Acrylglas Aluprofil | KALT, (2,50 lfm) 325.00
Farbe Sichtsektion RAL 7016 - 'Anthrazitgrau, (1,53 m2)
Schlupftür Ja 1,181.00
Türrahmen Farbe RAL 7016 - 'Anthrazitgrau' 0.00
Drückergarnitur Drücker - Drücker 0.00
Antrieb Antriebskopf (W) SPARK 600 | 2 Handsender 296.00
Antriebsschiene Kettenschiene (WS) 3-teilig | ≤2,25m 0.00
Sicherheit ohne
Gesamt exkl. MwSt. 3,246.00
20% MwSt. 649.20
-25%
€ 2.921,40
€ 3.895,20
