Sektionaltore

Maßnehmen. Designen. Bestellen. Mehr braucht es nicht zu deinem Tor.

Das Bild ist symbolisch und nicht rechtsverbindlich. Farben und Details können je nach verwendetem Gerät variieren.

Orientation
Orientation
Orientation

Garagentor (W) UniTherm
Produkt Nr. 003226

Produkt Details

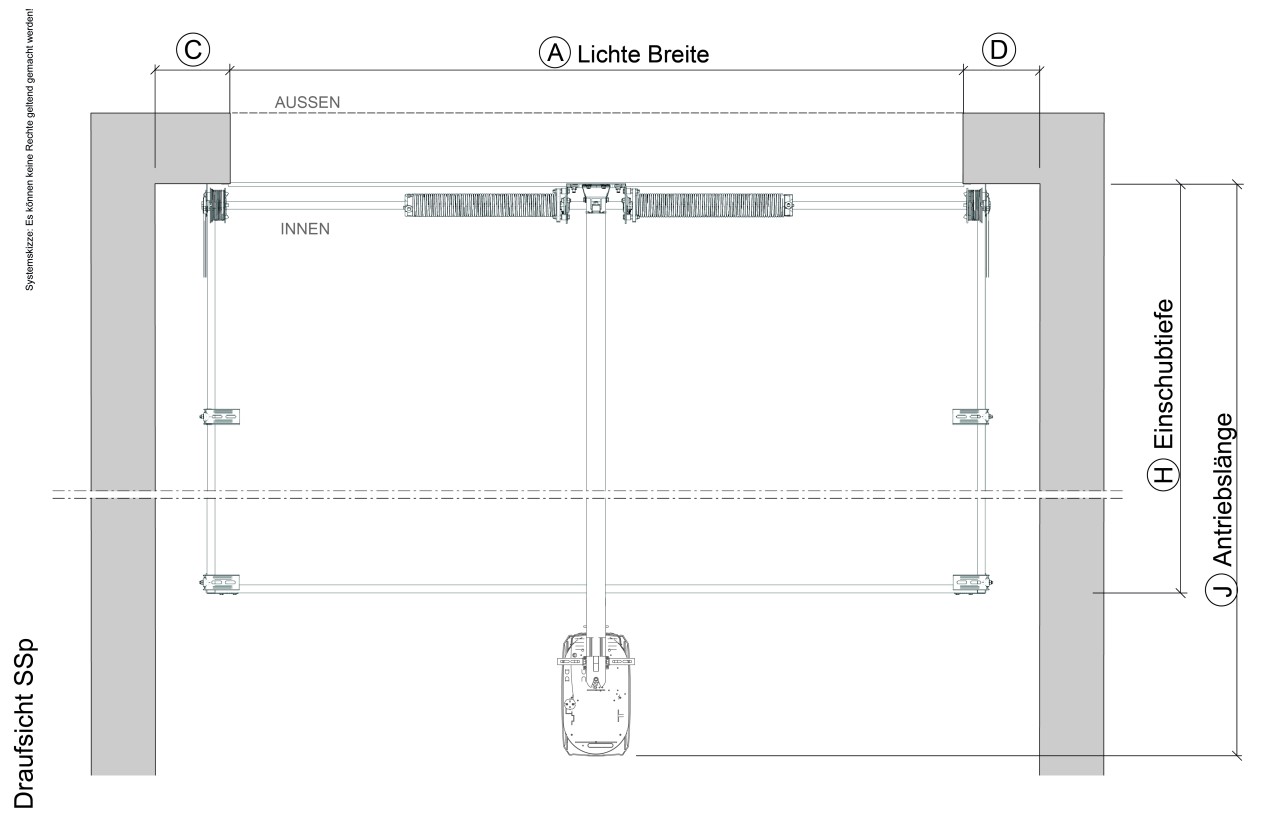

Ⓐ Lichte Breite 4500mm

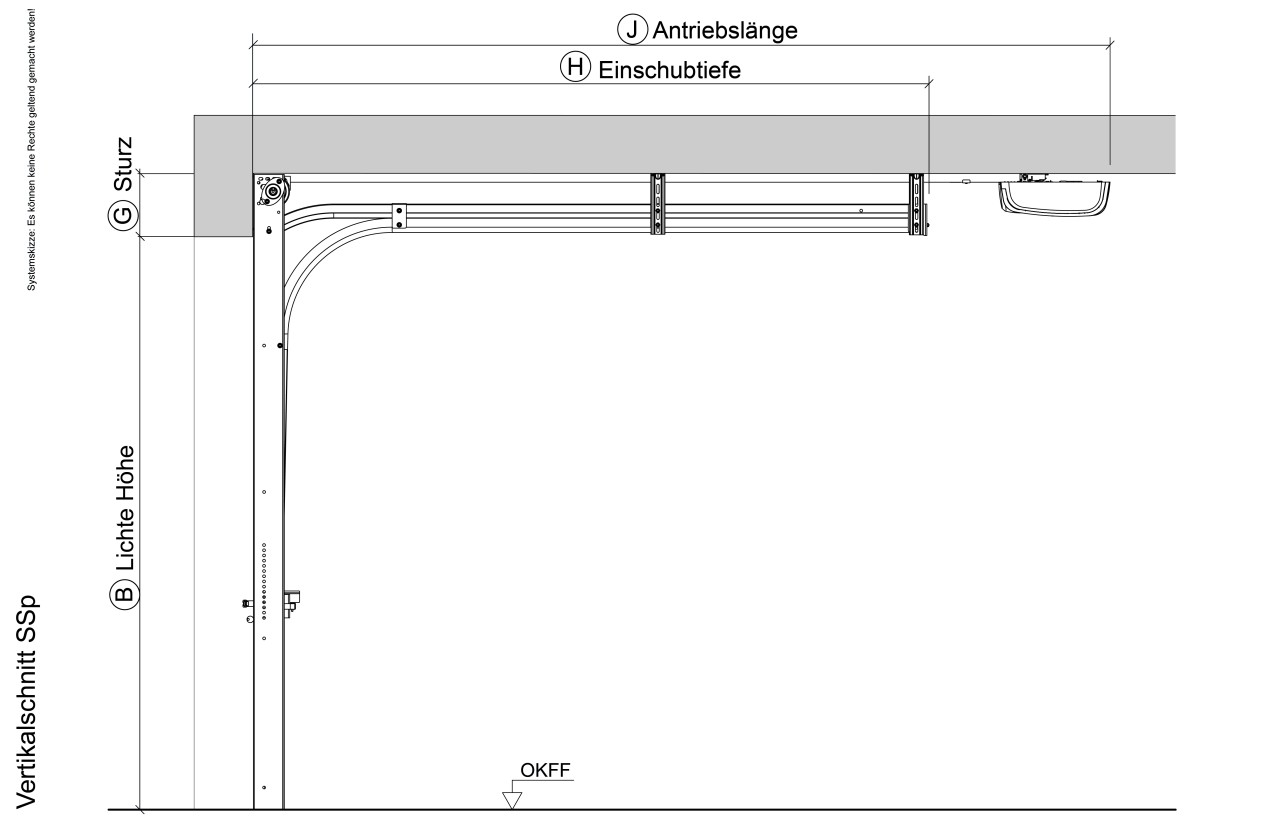

Ⓑ Lichte Höhe 2250mm
Ⓑⓐ Durchfahrtshöhe ca. 2150mm
Ⓑⓑ Verlust Höhe /Umlenkung 100mm
Ⓖ Sturzhöhe 230mm
Umlenkung Standard | Federn: am Sturz | SSp (VM 230mm)
Ⓗ Einschubtiefe (± 500mm) 2650mm
Ⓘ Mitte Welle (± 50mm) 2415mm
Ⓒ Platz links 120mm
Ⓓ Platz rechts 120mm
Antrieb Ja
Ⓙ Antriebslänge ca. 3560mm

EINBAUSITUATION

.
mm
min. 2000, max. 6000
.
mm
min. 2000, max. 3500
min. 120
mm
.
min. 120
mm
.

UMLENKUNG

Mindeststurz 230mm
mm
WICHTIG! Um die richtigen Maße für Mitte-Welle und Einschubtiefe zu erhalten, muss der ausgegebene Mindeststurz der Umlenkung angegeben werden!
Verminderung der Durchfahrtshöhe: 100mm
Werte sind ca. Maße!
Ⓗ Einschubtiefe (± 500mm) 2650mm,
Ⓘ Mitte Welle (± 50mm) 2415mm.

PANEELAUSWAHL & FARBEGESTALTUNG

Paneel & Farbübersicht öffnen...

ANTRIEB & SICHERHEIT

Deine Auswahl kann sich nach unserer Überprüfung noch ändern.

Info Antriebstechnik
Kettenschiene (WS) 3-teilig | ≤2,25m | Antriebslänge: 3560mm

Preisübersicht

Grundpreis 4500mm x 2250mm 3,784.00
Umlenkung Standard | Federn: am Sturz | SSp (VM 230mm) 31.00
Paneel / Oberfläche M-Sicke Silkline | glatt
Paneelfarbe innen weiß | außen RAL 9016 - 'Verkehrsweiß', (10,13 m2)
Antrieb Antriebskopf (W) SPARK 800 | 2 Handsender 347.00
Antriebsschiene Kettenschiene (WS) 3-teilig | ≤2,25m 0.00
Sicherheit ohne
Gesamt exkl. MwSt. 4,162.00
20% MwSt. 832.40
-25%
€ 3.745,80
€ 4.994,40
